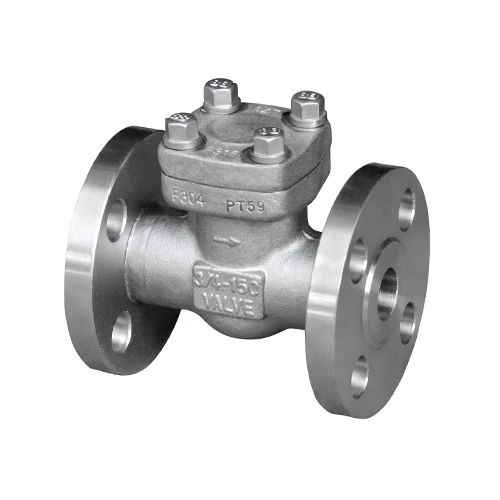

Βαλβίδες ελέγχου ψύξης
Περιοχή μεγέθους (-ων)
NPS 1/2 - 4 (DN 15 - 100)
Βαθμός πίεσης
Κατηγορίες ASME 1690 - 4500
Χαρακτηριστικά και οφέλη
●
● Εύρος μεγέθους (-ων)
● NPS 1/2 - 4 (DN 15 - 100)
● Βαθμός πίεσης
● Τάξεις ASME 1690 - 4500
● Τυπικές συνδέσεις
● Σπείρωμα, συγκόλληση υποδοχής, συγκόλληση στο άκρο
Χαρακτηριστικά και οφέλη
● Σκληρός δίσκος κράματος CoCr, πλήρως οδηγημένος για γρήγορη και πλήρη τοποθέτηση, ακόμη και χωρίς ελατήριο.
● Υψηλή Cv.
● Αυτο-αποστράγγιση των πλωτών οδών.
Ρυθμιζόμενη βαλβίδα ελέγχου άκρου φλαντζών 150Lb ~ 600Lb προδιαγραφές υλικού
ΟΧΙ. | Ονομα εξαρτήματος | CS στην ASTM | AS προς την ASTM | SS σε ASTM | |
Τύπος A105 | Τύπος F22 | Τύπος F304 (L) | Τύπος F316 (L) | ||
1 | Σώμα | Α105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
2 | Ταμπέλα με όνομα | SS | |||
3 | Δίσκος εμβολοφόρου | Α276 420 | A276 304 | Α276 304 (L) | Α276 316 (L) |
4 | Γυναικείο καπελλάκι | Α105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
5 | Τσιμούχα | Κυματοειδές SS + γραφίτης | SS + PTFE | ||
6 | Μπουλόνι | Α193 Β7 | Α193 Β16 | Α193 Β8 | Α193 Β8 (Μ) |
Κατάλληλο Μέσο | WOG κλπ | WOG κλπ | HNO3, CH3OOH κλπ | ||
Κατάλληλη θερμοκρασία | -29 425 | -29 550 | -29 180 | ||
Σημείωση: Άλλα υλικά είναι διαθέσιμα κατόπιν αιτήματος.
Διαστάσεις (mm) και Βάρη (Kg)
NPS | 1/2 | 3/4 | 1 | 1-1 / 4 | 1-1 / 2 | 2 | ||
L (RF) L1 (BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
H | 150,300 | 61 | 61 | 79 | 95 | 103 | 118 | |
600 | 61 | 79 | 95 | 103 | 118 | 135 | ||
Βάρη | 150 | RF | 2,56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 |
BW | 1.70 | 1.90 | 2.10 | 5.12 | 5.50 | 7.89 | ||
300 | RF | 2.73 | 3.65 | 4.74 | 8.77 | 9.60 | 13.70 | |
BW | 1.90 | 2.10 | 3.00 | 5.12 | 6.60 | 7.85 | ||
600 | RF | 3.00 | 4.00 | 5.83 | 9.47 | 10.10 | 15.6 | |
BW | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13.60 | ||
